PCB 홀더 ESD 매거진 랙
1. 사양
모델:EC1506
이름:ESD 매거진 랙
크기: 355*320*563mm
사이드 플레이트 가이드 홈. 그루브 깊이 3.5 mm, 홈 폭 5mm, 피치 10mm;
표면 저항: 104Ω-106Ω
PCB 보드 사양 사용: 350*(50-250) mm
PCB 보드 :50pcs를 보유 할 수 있습니다.
사이드 플레이트 가이드 홈: 홈 깊이 4mm 홈 폭 5.5 mm 피치 10 mm
2.기능
ESD 매거진 랙의 상부 플레이트 프레임은 알루미늄 합금 지지 열, 패널, 조정 및 연결 전송 어셈블리, 정적 분해 재료 조립의 네 부분으로 구성됩니다.
지지 컬럼과 인서트가 아름답고 내구성이 뛰어난 알루미늄 합금 소재로 제작되었습니다.
패널 소재는 아연 도금 강판이며 스테인레스 스틸 미러 패널이 사용됩니다.
조정 및 연결 전송 구성 요소는 고급 스프링 스틸, 탄소 강철 아연 도금 및 고강도 엔지니어링 플라스틱 ABS로 만들어집니다.
ESD 매거진 랙의 상하 하부 플레이트는 금속 판으로 만들어집니다. 플라스틱 기어 트랙 조정 설계, 작동하기 쉽습니다.

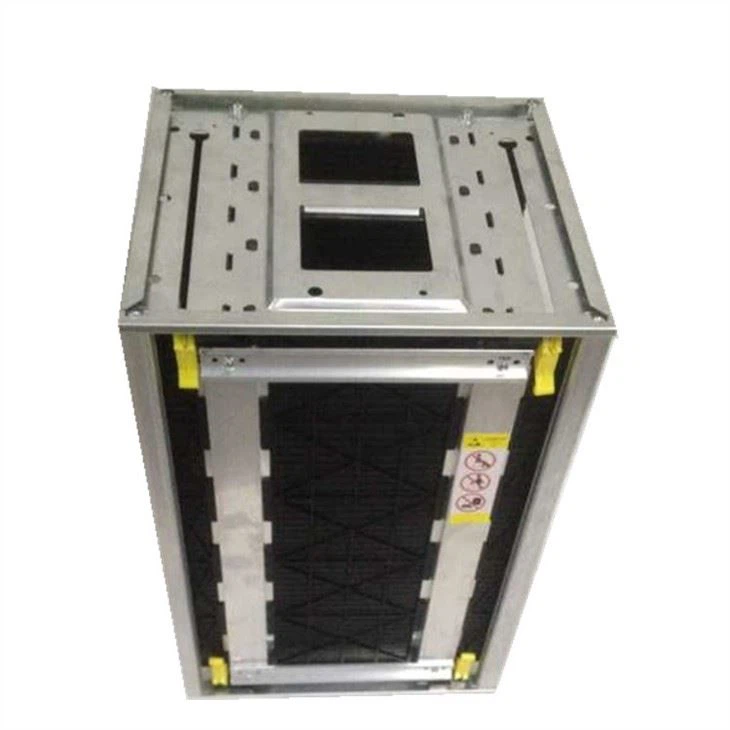

3.사진 세부 정보
4.설치 방법
1단계: ESD 매거진 랙의 설치 도구 및 액세서리 준비:
적재 및 하역 랙은 플라스틱, 두 개의 플라스틱 측면 플레이트, 두 개의 바닥 플레이트 (고정 플레이트 및 움직이는 플레이트), 4 개의 알루미늄 합금 기둥, 1 개의 육각형 소켓 나사 및 와셔, 1 개의 금속 스톱 로드 및 공구용 육각형 렌치로 만들어집니다.
2단계: 랙을 적재 및 언로딩하는 설치 시퀀스:
먼저 하단 플레이트를 두 개의 사이드 플레이트와 직립으로 고정합니다.
그런 다음 두 개의 사이드 플레이트와 네 개의 직립으로 상단 하단 플레이트를 수정합니다.
이동식 측면 보드를 밀어 정상인지 확인하고, 사용되는 PCB 보드의 크기에 따라 간격을 조정한 다음 이동식 보드를 고정합니다.
PCB 정지 레버를 삽입합니다.
5. 지불 조건 및 배달
리드 타임:2-3일
