손목 스트랩 및 발 Str AP Tester (출입 통제 시스템의 유무에 관계없이)

1. 두 다리가 인체 포괄적 인 테스터 기술 매개 변수

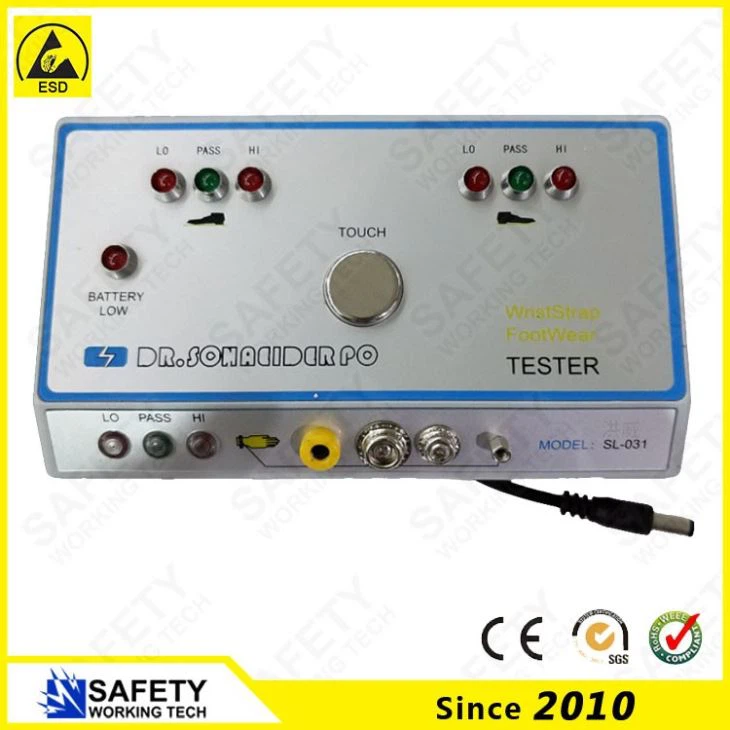

SL-031 2 족식 인체 종합 검사기는 인체의 저항력, 손목 스트랩 및 신발을 포함하여 인체의 전반적인 저항을 측정하도록 설계되었습니다. 인체의 포괄적 저항이 109Ω보다 크고 105Ω보다 작을 때 계측기는이를 감지하고 경보 할 수 있습니다. SL-031 2 족식 인체 종합 검사기는 750KΩ-10MΩ 회로 (손목 밴드 테스트 용)와 750KΩ-100MΩ 회로 (테스트 용)를 갖추고 있습니다. 신발)이 손목 끈과 신발 커버 테스트에 이상적입니다.

기기 크기	(W) 165mm * (L) 97mm * (H) 40mm	왼쪽 신발 설정 값	750KΩ-100MΩ

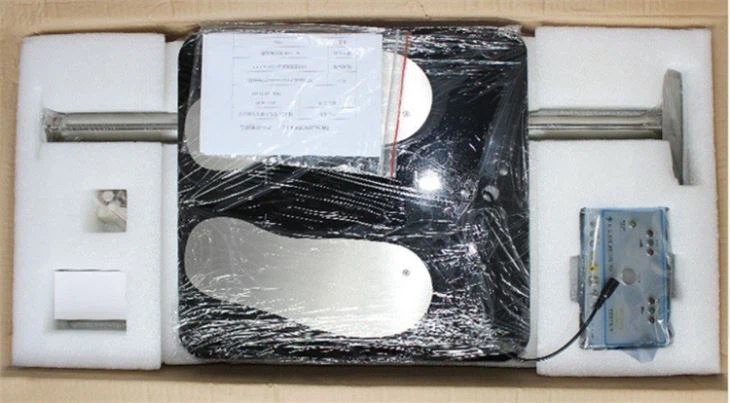

페달 크기	(W) 400mm * (L) 450mm * (H) 20mm	오른쪽 신발 설정 값	750KΩ-100MΩ
이동 브래킷 조정 거리	> 150mm	손목 자세	750KΩ ~ 10MΩ
총 무게	6.5kg	테스트 정확도	± 10 %

2. 운영

1) 사용하기 전에 배터리 스위치를 ON 위치로 돌리십시오. 디스플레이가 정상적이지 않거나 부저 소리가 길면 기기의 배터리 전원이 꺼져 있음을 나타냅니다. 전원 어댑터를 연결하여 기기를 충전하고 직접 시작하십시오. 정적 DC 전류는 9V / 40mA 미만입니다.

2) ESD를 테스트 할 때 발이 반대쪽의 금속 페달을 밟은 상태에서 손목 끈을 착용하여 손목 배선에 삽입하거나 손가락에 금속 테스트 버튼을 살짝 눌러 ESD 장비가 자격이 있는지 확인하십시오 . 참고 : 장갑을 착용하거나 손톱으로 금속 테스트 버튼을 누르지 마십시오.

3. 특징 :

첫째,이 제품은 ESD 장비를 신속하게 테스트 할 수 있으며 3 개의 독립 장치 (손목 스트랩, 왼쪽 구두, 오른쪽 구두)가 한 번에 ESD를 완벽하게 검사 할 수 있습니다.

LO (설정 값 이하), PASS (설정 값 범위 내), HI (설정 값보다 높음)의 두 가지 또는 세 가지 상태 표시가 경보 기능을 갖습니다.

4. 테스트 결과

Shoecovertestmargin (신발 테스트)		750KΩ-100MΩ
손목 밴드 테스트 (손목 밴드 테스트)		750KΩ ~ 10MΩ
저항 공차		(± 20 %) 저항
발 (신발)	≤740KΩ	빨간색 (FailLo)
	750KΩ	녹색 (합격)
	100MΩ	녹색 (합격)
	110MΩ 이상	빨간색 (FailHi)
손목 (손목 밴드)	≤740KΩ	빨간색 (FailLo)
	750KΩ	녹색 (합격)
	10.5MΩ	녹색 (합격)
	≥11.5MΩ	빨간색 (FailHi)
