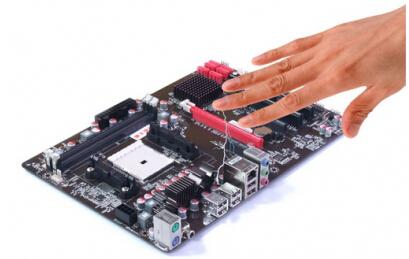

전자 제품에 정전기 손상?
정전기의 기본적인 물리적 특성: 유치 또는 제외; 잠재적인 차이 지구; 현재 출력 될 것입니다. 이러한 세 가지 기능 전자에 세 효과 가질 수 있습니다.
1. 정전기 흡착 먼지의 구성 요소 절연 저항 감소 (수명 단축).
2. 정전기 방전 손상, 부품에 손상을 작동 하지 않습니다 (완전히 손상).
3. 정전기 전기 필드 또는 현재 요소 (손상) 손상 난방.
4. 정전기 방전 큰 전자기 필드를 생성 (몇 백 볼트 최대 / 미터), (에서 수십 메가 비트 여러 기가 비트에), 매우 넓은 스펙트럼 방해를 일으키는 원인이 되 고 심지어 전자 장비 (전자기 간섭)을 손상 .
모든 구성 요소는 손상 된 경우, 그들은 것입니다 감지 되며 제조 및 작은 영향 테스트에서 제외. 구성 요소는 약간 손상 된 경우, 그것은 찾을 수 없습니다 쉽게 정상적인 테스트 중. 이 경우에, 일반적으로 다중 레벨 처리를 통해 그것을 사용 하는 경우에 그것은 발견할 것 이다 그것 손상. 이것은 뿐만 아니라 찾기, 하지만 또한 예측할 수 없는 손실의 관점 에서입니다. 그것은 인력 및 모든 문제를 정리 하기 위해 돈을 많이 걸립니다. 사용에서 오류를 찾을 경우 피해는 상당한 될 수 있습니다.
1. 인간의 몸 숨기고 없습니다 직접 느낄 수 정전기, 정전기 방전 발생 하지 않는 한. 그러나, 정전기의 발생은 반드시 없다 인체 감각 정전기 방전 전압 2-3KV, 그래서는 정전기 숨겨져 있기 때문에 전기 충격의 느낌.
2. 잠재적인 정전기 피해 성능에 몇 가지 전자 부품 하지 크게 감소 했지만 누적 방전 장비와 숨겨진된 위험의 형성에 손상을 일으킬 것입니다. 따라서, 장치에 정전기 손상을 잠재적인입니다.
3. 어떤 상황에서 무작위 전자 부품 정전기 손상을 입을 것 이다? 그것은 수, 피해까지 부품의 제조 후 모든 프로세스는 정전기의 위협에 따라, 이러한 정적 전기는 또한 무작위, 피해는 무작위.
4. 복잡 한 정전기 방전 손상 오류 분석, 정밀한 전자 제품, 작은 구조 및 소모, 비싼, 비싼, 높은 기술 요구 사항으로 인해 종종 정밀 스캐닝 전자 현미경 검사 법의 사용을 필요로 하 고 다른 장비입니다. 그럼에도 불구 하 고, 다른 실패로 정전기 손상 오류에 의해 발생 하는 오류 결과로 일부 정전기 손상 및 기타 손상의 원인, 따라서, 사이 구별 하는 거의 불가능 하다 아니다. 이것은 일반적으로 특성 사용된 초기에 실패 또는 설명할 수 없는 실패 ESD 손상을 완전히 이해 실패의 진정한 원인이 면을 벗기기 전에. 그래서 전자 장비 손상의 정적 분석은 매우 복잡 하다.
