전자 제조의 보호 정전기에 대한 요약
전자 제조 과정에서 정전기 방전은 종종 전자 부품을 손상시키고 심지어 전자 부품이 기능을 상실하게하여 실수로 인한 손실을 초래합니다. 따라서 전자 제품 제조 업계에서의 정전기 보호는 주로 전자 제품 제조에서의 정전기 생성 및 정전기 보호 원칙을 분석하고 정전기 보호 기술 기반 및 생산 단계에서의 대응 방안을 요약하는 데 매우 중요합니다.
정전기는 보이지 않고 무형의 전기 에너지입니다. 그것은 물체의 표면에 남아 있습니다. 그것은 지역 범위에서 양과 음의 불균형의 결과입니다. 그것은 전자 또는 이온의 변환에 의해 형성된다. 정전기 현상은 전하 생성 및 소멸 과정입니다. 프로세스에서 생성 된 전기 현상에 대한 일반적인 용어. 예 : 마찰 대전, 인체 걷기 및 기타 현상.
전자 제품의 제조 및 운송, 보관 등의 과정에서 발생하는 정전기 전압은 MOS 소자의 항복 전압을 훨씬 상회하며, 이는 종종 열 파괴 (부품의 부분적 손상)를 일으켜 고장이나 심각하게 영향을 미칩니다 제품. 신뢰할 수 있음.
ESD를 통제하고 제거하기 위해 일부 선진국에서는 국가, 군대 및 기업 표준 또는 규정을 수립했습니다. 반제품 및 완제품의 설계, 제조, 구매, 창고 보관, 검사, 창고 보관, 조립, 시운전, 포장 및 운송에서 정전기 방지 장비의 제조, 사용 및 관리에 대한 해당 규정이 있습니다. 엄격한 규제 요구 사항,
정전기 반응에 민감한 장치를 정전기에 민감한 구성 요소 (SSD)라고합니다. 정전기에 민감한 부품은 주로 매우 대규모 집적 회로, 특히 금속 화 필름 반도체 (MOS 회로)를 지칭합니다. 다른 정전기 방호 대책은 다른 SSD 장치에 대해 수행됩니다.
전자 제품 제조에 사용되는 정전기 전원 장치 :
(1) 인체의 활동, 인체와 옷, 신발, 양말 등의 마찰, 접촉 및 분리로 발생하는 정전기는 전자 제품 제조의 주요 정적 전원 중 하나입니다. 인체의 정전기는 장치의 하드 (소프트) 고장의 주요 원인입니다. 인간 활동에 의해 생성 된 정전기 전압은 약 0.5-2KV입니다. 또한, 공기의 습도는 정전 전압에 큰 영향을 미치며, 건조한 환경에서는 1 차 정도 증가합니다. 표 2는 상대 습도와 인체 활동 사이의 관계를 보여줍니다.
인체가 충전되어 접지선에 닿으면 방전 현상이 발생하고 인체는 다른 정도의 감전 반응을 일으 킵니다. 반응의 정도를 감전 감도라고합니다. 표 3은 서로 다른 정전압 방전시 인체의 충격 민감도를 보여줍니다.
(2) 화학 섬유 또는 면직물이 작업면 및 시트에 문질러 질 때, 의류의 표면에 6000V 이상의 정전기 전압이 발생하여 인체가 충전 될 수있다. 장치와 접촉하면 방전되어 장치가 손상되기 쉽습니다.
(3) 고무 또는 플라스틱 솔의 절연 저항은 1013 Ω에 이릅니다. 땅에 닿았을 때 정전기가 발생하여 인체에 부담을줍니다.
(4) 수지, 페인트 필름 및 플라스틱 필름 포장 된 장치가 패키지로 운반 될 때, 장치의 표면 및 포장재는 수백 볼트의 정전 전압을 발생시켜 민감한 장치를 방전시킬 수있다.
(5) PP (폴리 프로필렌), PE (폴리에틸렌), PS (폴리 비닐 리덴), PVR (폴리 우레탄), PVC, 폴리 에스테르 및 수지와 같은 고분자 재료로 만들어진 다양한 포장, 카트리지 및 뺏기름. 박스, PCB 랙 등은 마찰과 충격으로 인해 1-3.5KV의 정전기를 발생시킬 수 있으며 민감한 부품을 방전시킬 수 있습니다.
(6) 마찰에 의해 발생하는 정전기를 발생시키는 통상의 작업 표면.
(7) 콘크리트, 왁스 칠 광택 바닥, 고무 시트 및 기타 절연 바닥의 절연 저항이 높고 인체의 정전기가 새어 나오기 쉽지 않습니다.
(8) 전자 생산 장비 및 도구 : 납땜 인두, 웨이브 솔더링로, 리플 로우 솔더링로, 배치 기계, 커미셔닝 및 검사 장치와 같은 장비의 고전압 변압기 및 AC / 블라인드 플로우 회로는 모두 장비에 정전기를 유발합니다. 장비의 통기가 적절하지 않으면 민감한 장치가 제조 과정에서 실패하게됩니다. 오븐과 캐비닛 마찰로 순환하는 뜨거운 공기와 CO2 저온 저장 장치 냉각 박스의 CO2 증기는 많은 양의 정전기를 생성 할 수 있습니다.
정전기 보호의 원리 :
전자 제품의 제조에서 정전기를 발생시키는 것은 불가능합니다. 정전기의 생성은 위험하지 않으며, 위험은 정전기의 축적과 그에 따른 정전기 방전에 있습니다. 정전기 보호의 핵심은 "조용한 제거"입니다.
정전기 보호의 원리 :
(1) 정전기가 발생할 수있는 장소에 정전기가 축적되지 않도록하십시오. 안전한 범위 내에서 조치하십시오.
(2) 기존의 정전기 축적을 신속하게 제거하고 즉시 방출하십시오.
정전기 보호 방법 :
(1) 대전 방지 재료 사용 : 금속은 도체이므로 누설 전류가 많아 장치가 손상 될 수 있습니다. 또한, 절연 재료는 마찰 대전을 일으키기 쉽기 때문에, 금속 및 절연 재료는 대전 방지 재료로서 사용될 수 없다. 대신에, 표면 저항이 1 × 105Ω · ㎝ 이하인 이른바 정전 도체와 표면 저항이 1 × 105-1 × 108 Ω · cm 인 정전 서브 도체를 대전 방지제로서 사용 하였다 자료. 예를 들면, 일반적으로 사용되는 정전기 보호 재료는 도전성 카본 블랙을 고무에 혼합하여 이루어지며, 표면 저항은 1 × 106Ω · cm 이하로 제어된다.
(2) 누설 및 접지 : 정전기가 발생하거나 발생할 수있는 부분을 접지하고 정전기 방전 채널을 제공하십시오. 접지선을 매립하는 방법은 "독립적 인"접지선을 설정합니다. 땅과 땅 사이의 저항을 <10ω으로> (GBJl79 또는 SJ / T10694-1996 참조)
정전기 방지 재료 접지 방법 : 1MΩ 저항기 (SJ / T10630-1995 참조)를 통해 독립 접지 와이어로 이어지는 도체에 정전기 방지 재료 (예 : 카운터 매트, 바닥 매트, 정전기 방지 손목 끈 등)를 연결하십시오. . 1MΩ 저항은 소프트 그라운드라고하는 전류가 접지에 대해 <5ma가되도록 직렬로=""> 장치 하우징과 정전 실드는 대개 경질 그라운드라고 직접 접지됩니다.
(3) 도체의 정전기 제거 : 도체의 정전기를 접지하여 정전기가 지구로 누설 될 수 있습니다. 방전 몸체의 전압과 방출 시간은 다음 식으로 표현 될 수있다. UT = U0L1 / RC. 공식에서 UT-T 시간 (V) U0의 전압은 기동 전압 (V) R - 등가 저항 (Ω) C- 도체 등가 커패시턴스 (pf).
일반적으로 정전기를 1 초 이내에 누출해야합니다. 즉, 전압은 1 초 이내에 100V 미만의 안전한 영역으로 감소됩니다. 이렇게하면 누설 속도가 너무 빨라지고 누설 전류가 너무 커서 SSD가 손상되지 않습니다. U0 = 500V, C = 200pf 인 경우 UT가 1 초에 100V에 도달하게하려면 R = 1.28 × 109Ω이 필요합니다. 따라서 ESD 보호 시스템은 일반적으로 1MΩ 전류 제한 저항을 사용하여 블 리더 전류를 5mA 미만으로 제한합니다. 이것은 작동 안전을 위해 설계되었습니다. 작업자가 ESD 보호 시스템에있는 경우 실수로 220V 산업 전압을 건드려도 위험하지 않습니다.
(4) 비전 도체에 의한 정전기 제거 : 절연체의 정전기는 절연체에 전하가 흐르지 않으므로 접지에 의해 정전기를 제거 할 수 없습니다. 다음 조치를 취할 수 있습니다.
(a) 이온 팬 이온 팬을 사용하여 정적 전원 소스의 정전기를 중성화 할 수있는 양이온과 음이온을 생성합니다. 공간과 배치 기계의 배치 헤드 가까이에 배치 할 수 있습니다.
(b) 정전기 제거기의 사용 - 정전기 제거기는 계면 활성제입니다. 정전기 제거제는 장비의 표면과 물체를 씻는 데 사용할 수 있으며 물체 표면의 정전기를 신속하게 제거 할 수 있습니다.
(c) 환경의 습도 제어 - 습도를 높이면 비전 도성 물질의 표면 전도도가 높아져서 물체의 표면에 정전기가 쌓일 수 있습니다. 예를 들어, 북쪽의 건조한 환경에서 가습 및 환기 대책을 취할 수 있습니다.
(d) 정전기 차단 - 정전기가 발생하기 쉽고 실드 (케이지)를 효과적으로 접지하는 장비에는 실드 (케이지)를 사용하십시오.
(5) 공정 관리 방법 : 전자 제품 제조시 가능한 한 정전기를 발생시키지 않고 정전기 누적을 억제하고 기존 정전기 축적을 신속하게 제거하고 즉시 플랜트 설계, 장비 설치 , 운영, 관리 시스템 등 효과적인 조치를 취하십시오.
정전기 방지 장비 :

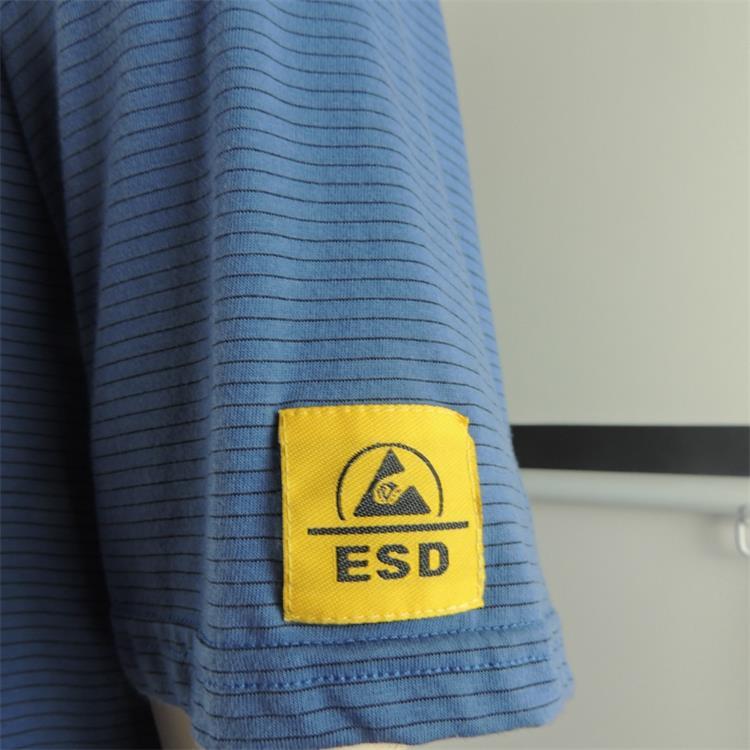

(1) 인체 정전기 방지 시스템에는 정전기 방지 손목 끈, 바지, 모자, 장갑, 신발, 양말 등이 포함됩니다.
(2) 정전기 방지 바닥에는 정전기 방지 테라 초 바닥, 정전기 방지 고무 바닥, PVC 정전기 방지 플라스틱 바닥, 정전기 방지 카펫, 정전기 방지 바닥이 있습니다.
(3) 정전기 방지 시리즈 : 정전기 방지 기능 포함 : I : 테이블 매트, 정전기 방지 가방, 정전기 방지 물류 카트, 정전기 방지 납땜 인두 및 공구.
